NÁDRŽE NA DEŠŤOVOU VODU
Ušetří tisíce korun ročně
Nádoby na dešťovou vodu představují praktické a ekologické řešení, které vám pomůže ušetřit tisíce korun ročně a vydrží několik generací.
Plastová samonosná nádrž na vodu – typ NDV
Naše plastové nádrže na vodu vyrábíme z kvalitních polypropylenových desek a dodáváme je včetně potřebné dokumentace ke kolaudaci. Nabízíme optimalizovanou řadu samonosných nádrží na vodu, ale na základě specifických požadavků zákazníka jsme schopni vyrobit také nádrž atypických rozměrů.
Typy nádrží na dešťovou vodu NDV:
1. LNDV

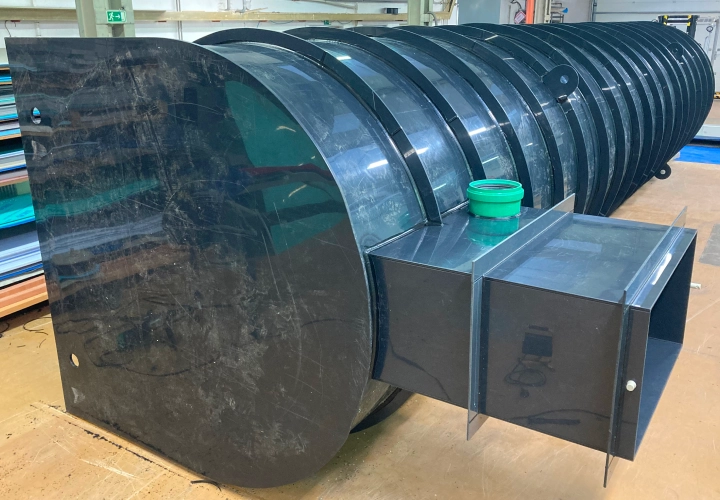

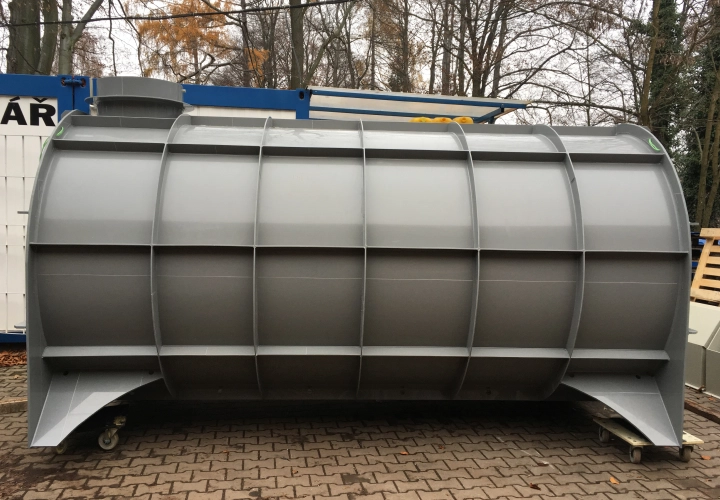

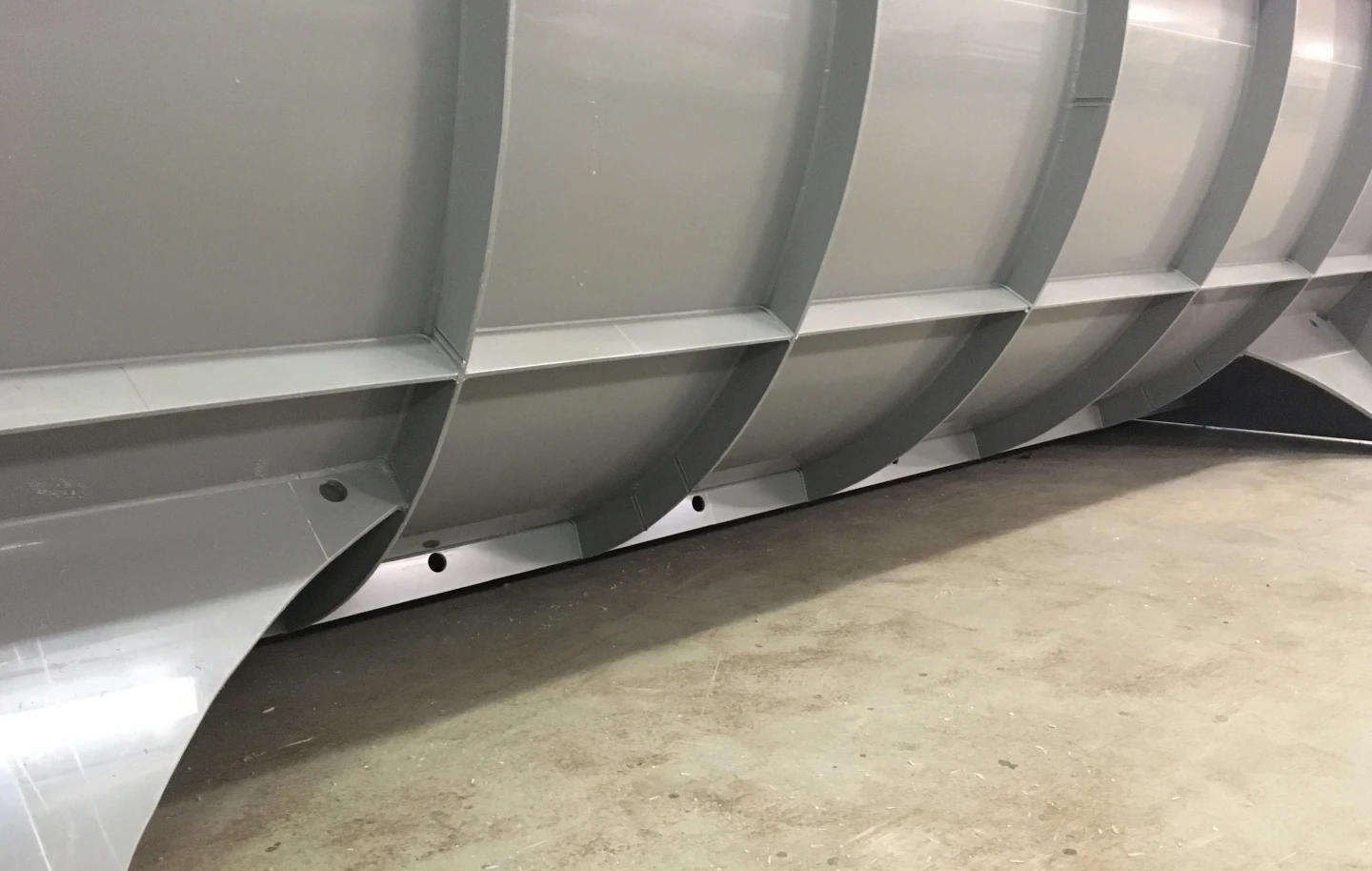

Válcové nádrže konstruované tzv. „naležato". Tyto nádrže jsou vyrobeny z polypropylenu s tloušťkou 8 a 15 mm. Konstrukce je ztužena vnějšími obvodovými prstenci a vnitřními podélnými výztuhami. Nádrž je opatřena revizním otvorem (š x d x v) 500 x 900 x 500 mm včetně poklopu s možností uzamčení. Uvnitř nádrže je integrovaný žebřík, který usnadňuje přístup k jejímu obsahu.
| Typ | Průměr (m) | Délka (m) | Užitný objem (m3) |
|---|---|---|---|
| LNDV 1 | 1,44 | 1,50 | 2,4 |
| LNDV 2 | 1,44 | 2,00 | 3,2 |
| LNDV 3 | 1,44 | 2,50 | 4,0 |
| LNDV 4 | 1,44 | 3,00 | 4,9 |
| LNDV 5 | 1,91 | 2,00 | 5,9 |
| LNDV 6 | 1,91 | 3,00 | 8,9 |
| LNDV 7 | 1,91 | 4,00 | 11,8 |
Rozměry uvedené v tabulce jsou vnitřními rozměry nádrže.

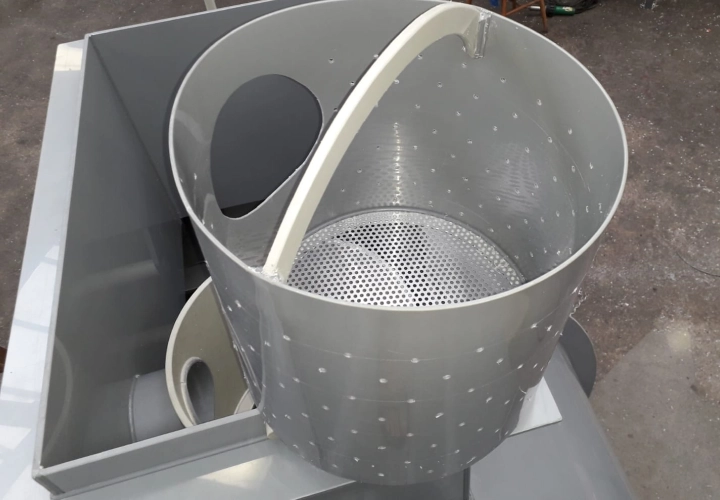

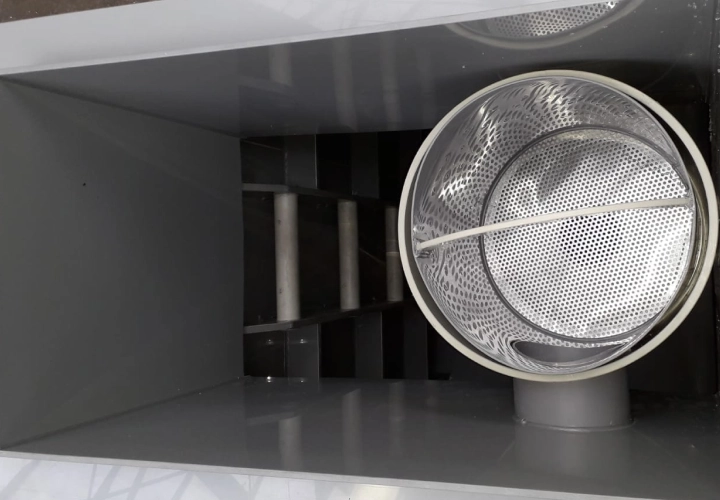

Za příplatek je možné do nádrže osadit filtr hrubých nečistot, který je ukončen uklidňujícím prvkem, který zabraňuje víření spodního sedimentu. Při přeplnění nádrže odtéká voda přepadovým potrubím do dešťové kanalizace, nebo přes košík filtru do vhodného zasakovacího objektu.
2. SNDV
Válcové nádrže konstruované tzv. „nastojato". Tyto nádrže jsou vyrobeny z polypropylenu o tloušťce 8 mm. Konstrukce obsahuje vnitřní výztuhy jak dna, tak stěn. Stropní část je tvořena komolým kuželem o výšce 900 mm. Nádrž je opatřena kruhovým revizním otvorem (d x v) 600 x 100 mm včetně poklopu s možností uzamčení. U typu SNDV není instalován vstupní žebřík.
| Typ | Průměr (m) | Délka (m) | Užitný objem (m3) |
|---|---|---|---|
| SNDV 1 | 1,44 | 1,5 | 2,2 |
| SNDV 2 | 1,44 | 2,0 | 3,0 |
| SNDV 3 | 1,91 | 1,5 | 4,0 |
| SNDV 4 | 1,91 | 2,0 | 5,4 |
Rozměry uvedené v tabulce jsou vnitřními rozměry nádrže.
Za příplatek je možné před nádrž osadit filtr hrubých nečistot, který zachytí zejména listy a podobné hrubší nečistoty. Součástí je i uklidňující prvek, který zabraňuje víření spodního sedimentu.
Nádrže na dešťovou vodu NB-R

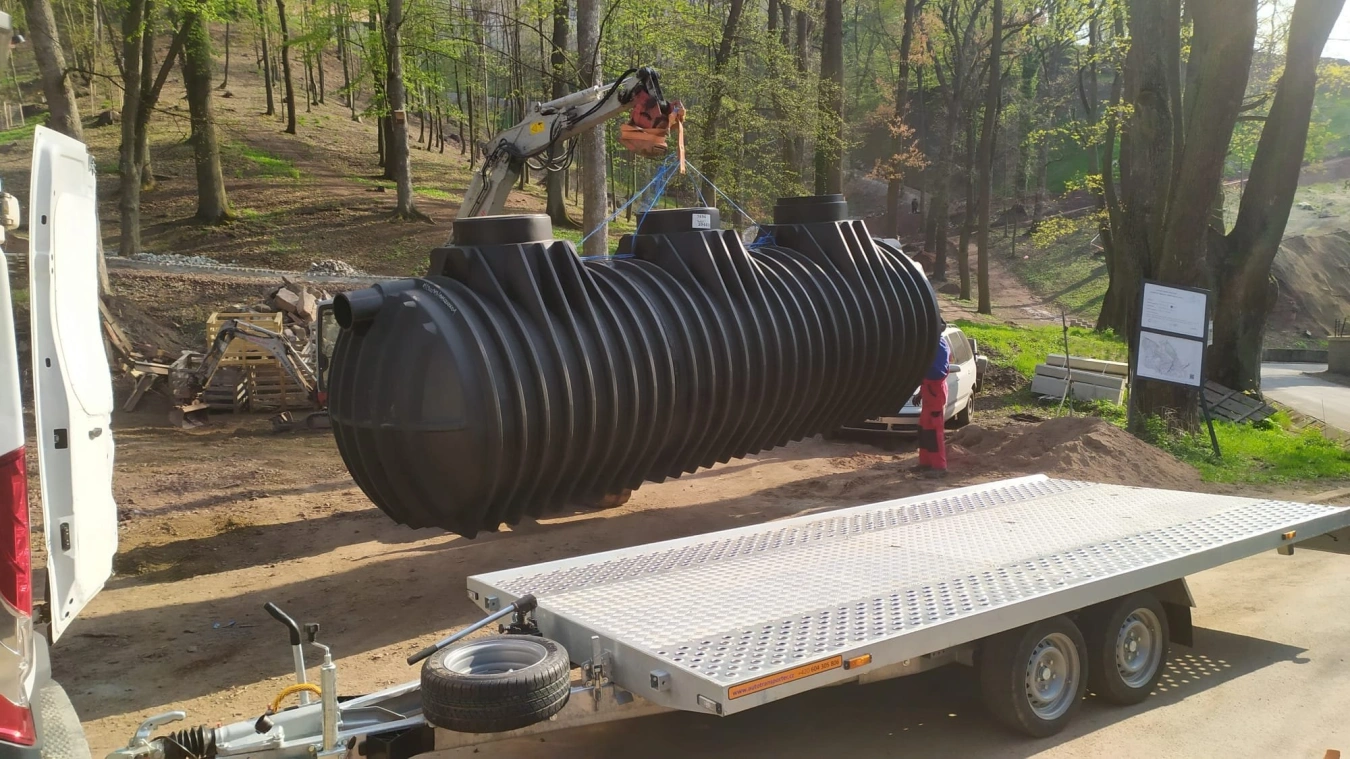

Zemní nádrž NB-R je určena pro sběr dešťových nebo splaškových vod. Tato nádrž je vyrobena z polyetylénu technologií rotačního odlévání plastů a je tzv. korugovaná. Díky velkému počtu obvodových žeber má nádrž vysokou pevnost a je samonosná. Napojení potrubí na nádrž se řeší pomocí pryžových průchodek Ecopal. Nádrž je opatřena kruhovým revizním otvorem o průměru 600 mm. Je možné ji doplnit o plastový poklop PP 600/200 kg. Revizní otvor lze navýšit pomocí nástavců, avšak v takovém případě je již nutné nádrž obetonovat.
| Typ | Rozměr |
|---|---|
| Nádrž NB-R 3,5 m3 | 1536 x 2401 x 1965 mm |
| Nádrž NB-R 5,5 m3 | 1782 x 2628 x 2210 mm |
| Nádrž NB-R 10 m3 | 1782 x 4400 x 2210 mm |
| Nádrž NB-R 15 m3 | 1782 x 6200 x 2210 mm |
Rozměry uvedené v tabulce jsou vnějšími rozměry nádrže. Uvedený objem je skutečný.
Za příplatek je možné před nádrž osadit filtr hrubých nečistot, který zachytí zejména listy a podobné hrubší nečistoty. Příplatkově můžeme také na přítokové potrubí do nádrže osadit uklidňující prvek, který zabraňuje víření spodního sedimentu. Nádrž na dešťovou vodu NB-R je možné si osobně převzít na provozovně v Machově (okres Náchod). Při našem dodání Vám cenu dopravy dle místa určení spočítáme idividuálně.
Dodání nádrže na dešťovou vodu
- osobní převzetí na provozovně v Machově (okres Náchod)
- cenu dopravy dle místa dodání spočítáme individuálně
Zabudování nádrže
Zabudování nádrže na dešťovou vodu typ LNDV
Stavební jáma musí být na každé straně min. o 200 mm větší než je vnější rozměr nádrže. Hloubku stavební jámy určíme součtem výšky (průměru) nádrže, jejího revizního vlezu a předpokládané výšky vrstvy podkladového kačírku (minimálně 100 mm). Na dno výkopu se provede hutněný podsyp kačírkem frakce v rozsahu zrna 4 až 16 mm z kulatých zrn o minimální síle 100 mm. Plocha musí být v horizontálním směru dokonale vodorovná. Po usazení nádrže na kačírkové lože se provede napojení potrubí. Kotvícími prvky dna nádrže se protáhnou armovací dráty a provede se betonová kotva. Po vytvrdnutí betonu provádíme obsyp nádrže přesátou zeminou nebo kačírkem frakce v rozsahu zrna 4 až 16 mm z kulatých zrn při současném plnění nádrže vodou. Stěny nádrže nesmějí přijít do styku s ostrými předměty (KAMENY). V případě výskytu spodní vody je nutné zajistit její odvodnění drenáží nebo přečerpáním z revizní šachty. Obsypání nádrže se v takovém případě provádí zavlhlou betonovou směsí.
Zabudování nádrže na dešťovou vodu typ SNDV
Stavební jáma musí být na každé straně min. o 200 mm větší než je vnější rozměr nádrže. Hloubku stavební jámy určíme součtem výšky nádrže, jejího revizního vlezu včetně stropu tvaru komolého kuželu a předpokládané výšky vrstvy podkladového štěrku (minimálně 100 mm) a betonové desky (minimálně 100 mm). Na dno výkopu se provede hutněný štěrkový podsyp o minimální síle 100 mm a vybetonuje se základová betonová deska. Usazení nádrže se provede na předem očištěnou základovou desku. Po usazení nádrže se provede napojení potrubí. Pak je možné provést obsyp nádrže přesátou zeminou nebo kačírkem frakce v rozsahu zrna 4 až 16 mm z kulatých zrn při současném plnění nádrže vodou. Stěny nádrže nesmějí přijít do styku s ostrými předměty (KAMENY). V případě výskytu spodní vody je nutné zajistit její odvodnění drenáží nebo přečerpáním z revizní šachty. Obsypání nádrže se v takovém případě provádí zavlhlou betonovou směsí.
Zabudování nádrže na dešťovou vodu typ NB-R
Jako příprava na usazení podzemní nádrže se ve vykopané jámě vytvoří podklad z kačírku frakce v rozsahu zrna 4 až 16 mm z kulatých zrn (o síle 200 mm): nasypou se jednotlivé vrstvy o výšce 100 mm a silně se zhutní (vibrační deskou nebo třemi pracovními operacemi ruční pěchovačkou – 15 kg v každé vrstvě). Plocha musí být v horizontálním směru dokonale vodorovná. Po usazení nádrže a její nástavbové části je nutné bezpodmínečně překontrolovat, zda nejsou poškozeny. Pro stabilizaci podzemní nádrže je nutné ji naplnit asi do výše 50 cm vodou. Během zasypávání a zhutňování je nutné neustále sledovat, zda nejsou na nádrži viditelné deformace nebo jiné příznaky nerovnoměrného zhutňování. Po zasypání/zhutnění dolní části jámy se provede instalace přítokového potrubí se spádem (min. 1 %) k nádrži, jakož i odtokové potrubí se spádem (min. 1 %, stejné nebo silnější než u přítoku) směrem od nádrže. Odtokové potrubí nádrže může být napojeno na stávající kanalizaci nebo za ní napojený vsakovací systém. Podzemní nádrž se potom naplní vodou až po spodní hranu přípojek. Při zasypání do výšky asi 200 mm pod úroveň terénu se postupuje tak, jak je uvedeno v popisu pro dolní části jámy. Všeobecně platí, že maximální překrytí nádrže bez dalšího statického zajištění je 0,6m. Zbývající zásyp lze provést ornicí nebo zeminou z výkopu apod.
