JÍMKY NA VYVÁŽENÍ
Nádrže bez odtoku
Jímky (žumpy) jsou ideálním řešením pro místa, kde není možné odvádět splaškové vody do kanalizace s centrální čistírnou, například v chráněných krajinných oblastech. Tyto jímky neobsahují odtok a jsou plně uzavřené. Pro výrobu využíváme vysoce kvalitní polypropylenové desky, které zajišťují dlouhou životnost a spolehlivost. Naše plastové jímky dodáváme s certifikátem a veškerou dokumentací potřebnou ke kolaudaci.
Nabízíme dvě produktové řady jímek: základní řadu EKO a odolnější řadu STANDARD. V případě specifických požadavků vám můžeme vyrobit jímku na míru podle požadovaných rozměrů.
Základní řada EKO – k obetonování
Tato varianta jímky vyžaduje obsypání zavlhlou betonovou směsí B15, aby byla zajištěna její stabilita a dlouhá životnost. Je důležité, aby stěny jímky nepřišly do styku s ostrými předměty, jako jsou kameny, které by mohly narušit její strukturu. V případě výskytu spodní vody je nezbytné zajistit odpovídající odvodnění, aby nedošlo k poškození jímky nebo jejího usazení.
| Typ | Průměr (m) | Výška (m) | Užitný objem (m3) |
|---|---|---|---|
| JE1 | 1,5 | 1,5 | 2,2 |
| JE2 | 1,5 | 2 | 3,1 |
| JE3 | 1,84 | 1,5 | 3,3 |
| JE4 | 1,84 | 2 | 4,7 |
| JE5 | 2,34 | 1,5 | 5,4 |
| JE6 | 2,34 | 2 | 7,5 |
| JE7 | 2,84 | 1,5 | 7,9 |
| JE8 | 2,84 | 2 | 11,1 |

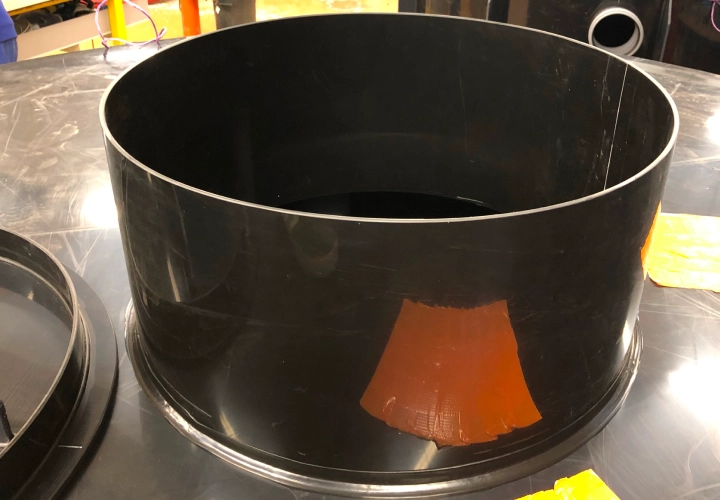

Výškové provedení revizního vlezu.
V případě nutnosti zvýšení revizního vlezu lze jeho výšku připravit dle požadavku.
| Bez zamykání | Se zamykáním |
|---|---|
| do 300 mm | do 300 mm |
| do 600 mm | do 600 mm |
| do 900 mm | do 900 mm |
| do 1 200 mm | do 1 200 mm |

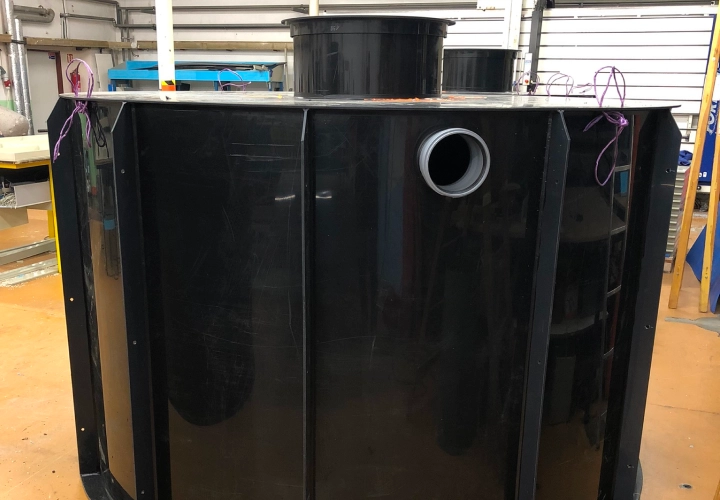

Řada STANDARD
Řada STANDARD nabízí robustnější konstrukci, která do průměru Ø 2 m nevyžaduje betonování, což usnadňuje instalaci. U větších jímek je nutné provést obsyp zavlhlou betonovou směsí B15. Stejně jako u jiných typů jímek je při výskytu spodní vody nutné zajistit její odvodnění, aby nedošlo k poškození jímky nebo jejího usazení.
Výhody řady STANDARD oproti EKO:
Revizní vlez do výšky 500 mm je v ceně, včetně ztužujícího límce.

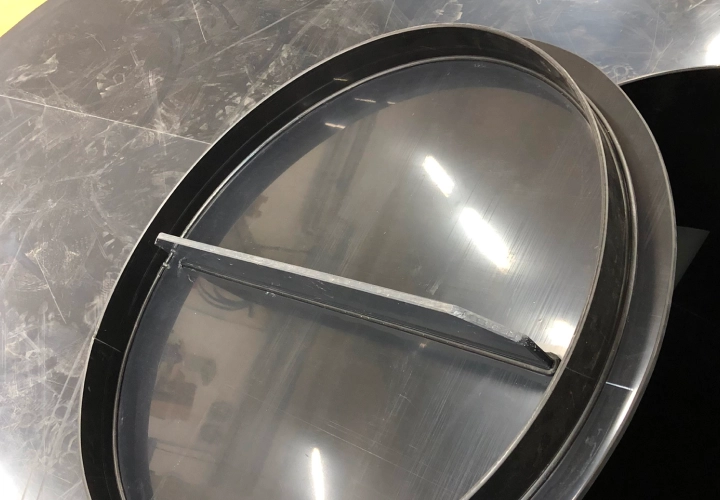

Uzavíratelný poklop pro snadnější údržbu.
Odolnější konstrukce – plášť, dno, strop i výztuhy mají tloušťku 8 mm.
Jímky do průměru Ø 2 m nemusí být betonovány, postačí obsyp zeminou.
| Typ | Průměr (m) | Výška (m) | Užitný objem (m3) |
|---|---|---|---|
| J1 | 1,5 | 1,5 | 2,2 |
| J2 | 1,5 | 2 | 3,1 |
| J3 | 1,5 | 2,5 | 4 |
| J4 | 1,5 | 3 | 4,9 |
| J5 | 2 | 1,5 | 3,9 |
| J6 | 2 | 2 | 5,5 |
| J7 | 2 | 2,5 | 7,1 |
| J8 | 2 | 3 | 8,6 |
| J9 | 2,5 | 1,5 | 6,1 |
| J10 | 2,5 | 2 | 8,6 |
| J11 | 2,5 | 2,5 | 11 |
| J12 | 2,5 | 3 | 13,5 |
| J13 | 3 | 1,5 | 8,8 |
| J14 | 3 | 2 | 12,4 |
| J15 | 3 | 2,5 | 15,9 |
| J16 | 3 | 3 | 19,4 |
Dodání jímek na vyvážení
osobní převzetí na provozovně v Machově (okres Náchod)
dovezeme až k Vám, do 50 km od Machova ZDARMA
Nad rámec 50 km je cena dopravy dle místa dodání
Soubory ke stažení
Stavební příprava
Stavební příprava – řada EKO
Pro jímku z řady EKO je nutné připravit stavební jámu, která bude na každé straně o 200 mm větší než samotná jímka. Hloubku jámy určíte součtem výšky jímky, revizního vlezu a předpokládané tloušťky podkladové betonové desky a štěrkové vrstvy.
Podkladová betonová deska musí být vyztužena armaturou a mít tloušťku alespoň 150 mm, pod ní by mělo být položeno 100 mm štěrku. Jímka musí být umístěna na očištěnou betonovou desku a obsypána zavlhlou betonovou směsí B15. Stěny nádrže by neměly přijít do kontaktu s ostrými předměty (např. kameny). Pokud se v oblasti vyskytuje spodní voda, je nezbytné zajistit její odvodnění drenáží nebo odčerpáváním.
Stavební příprava – řada STANDARD
Stavební jáma musí být o 200 mm větší než jímka na každé straně. Hloubku určíme podle výšky jímky, revizního vlezu a předpokládané tloušťky betonové podkladové desky a štěrku. Podkladová deska musí být minimálně 150 mm silná, vyztužená armaturou a položená na vrstvu štěrku o tloušťce alespoň 100 mm.
U jímek řady STANDARD s průměrem do Ø 2 m postačí obsypání přesátou zeminou. Pro jímky s větším průměrem je nutné obetonování zavlhlou betonovou směsí. Stěny jímky by neměly přijít do styku s ostrými předměty. Při výskytu spodní vody je nutné zajistit její odvodnění drenáží nebo odčerpáváním.
